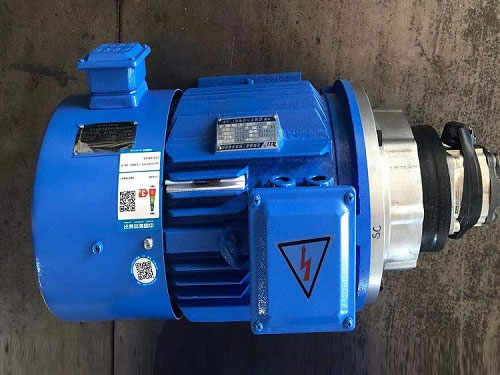

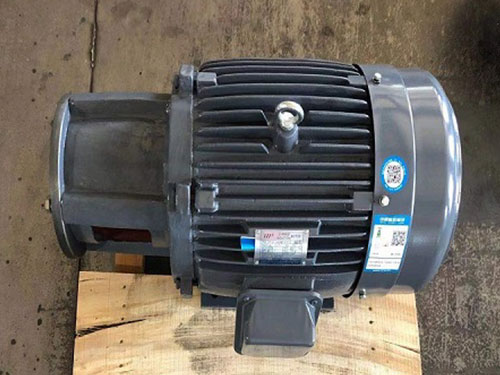

YQB油压专用电动机

中国标准（CNS）三相检验特性标准

标准依据：CNS2934\10323

极数（P）		4P
额定输出（KW）		0.18	0.37	0.75	1.5	2.2	3.7	5.5	7.5	11	15
同步转数	50Hz	1500
同步转数	60Hz	1800
空载电流I0（A）以下		1.3	1.7	1.9	3.1	4.2	6.3	10	13	17	22
起动电流Is（A）以下		11	17	26	44	60	100	150	191	282	368
起动转距Ts（%）以上		2.0	2.0	1.9	1.9	1.8	1.7	1.6	1.6	1.5	1.5
停顿转距Tn（%）以上		2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0
满载电流If（A）以下		1.6	2.5	4.1	7.0	9.6	15.4	23	31	44	58
满载功率因数Pf（%）以上		53	63.0	70.0	75.0	77.0	78.0	77.0	78.0	79.0	79.5
满载效率（%）以上		56.0	63.5	69.5	75.5	78.5	81.0	82.5	83.5	84.5	85.5
满载转数（RPM）	50Hz	1343	1365	1380	1388	1395	1403	1410	1410	1410	1418
满载转数（RPM）	60Hz	1611	1638	1656	1665	1674	1685	1692	1692	1692	1701
温升（ ℃）以下		75	75	75	75	75	75	80	80	80	80
绝缘电阻（M Ω ）以上		1	1	1	1	1	1	1	1	1	1
耐压试验（V）以上		1000	1500	1500	1500	1500	1500	1500	1500	1500	1500
转差率（%）以下		10.5	9.0	8.0	7.5	7.0	6.5	6.0	6.0	6.0	5.5

马力HP 极数（P）
马力HP 极数（P）		6P
额定输出（KW）		0.18	0.37	0.75	1.5	2.2	3.7	5.5	7.5	11	15
同步转数	50Hz	950
同步转数	60Hz	1800
空载电流I0（A）以下		1.3	1.7	1.9	3.1	4.2	6.3	10	13	17	22
起动电流Is（A）以下		11	17	26	44	60	100	150	191	282	368
起动转距Ts（%）以上		1.7	1.7	1.7	1.6	1.6	1.5	1.5	1.5	1.4	1.4
停顿转距Tn（%）以上		1.7	1.8	1.8	1.8	1.8	1.8	1.9	1.8	1.8	1.8
满载电流If（A）以下		1.8	2.9	4.6	7.7	10.6	17.0	25	33	47	62
满载功率因数Pf（%）以上		50.0	55.0	63.0	69.0	71.0	71.5	72.0	73.0	74.5	75.5
满载效率（%）以上		55.0	62.0	68.0	74.5	77.0	80.0	82.0	83.0	84.0	84.5
满载转数（RPM）	50Hz	890	900	915	920	930	935	940	940	940	945
满载转数（RPM）	60Hz	1068	1080	1098	1104	1116	1122	1128	1128	1128	1134
温升（ ℃）以下		75	75	75	75	75	75	80	80	80	80
绝缘电阻（M Ω ）以上		1	1	1	1	1	1	1	1	1	1
耐压试验（V）以上		1000	1500	1500	1500	1500	1500	1500	1500	1500	1500
转差率（%）以下		11.0	10.0	8.5	8.0	7.0	6.5	6.0	6.0	6.0	5.5

各型油承止口及心轴尺寸安装尺寸一览表

代码	型号	心轴孔尺寸 A×B	键高 C	键长 D	孔深 E	法兰内径 F	固定孔距 G	固定螺丝 H
01	1A	12×4	14	26	35	30	64×64	6×1.0
02	1P	17.46×5	19.6	40	50	82.55	106.3	10×1.5
03	15/20L	12.7×3.2	14.3	30	40	82.55	106.3	10×1.5
04	150T	30×7	33	50	60	160	186	12×1.75
05	30L	19.05×4.8	21.4	35	45	95.02	90×90	10×1.5
06	50T	22×5	24.5	45	50	96	90×90	10×1.5
07	AP-100	12.7×3.2	14.3	30	40	50.8	82.55	8×1.25
08	BCP	18×6	20.5	45	50	82.55	106.3	10×1.5
14	DS	16×5	18.2	35	45	70	98	8×1.25
15	FA1	19.05×4.8	21.4	45	55	82.55	106.3	10×1.5
16	GSP2	18×6	20.5	45	55	80	71.5×100	8×1.25
17	GSP-85	19.05	21.4	40	50	70	95.3×31.8	8×1.25
18	GXP	22×7	25	45	55	82.55	106.3	10×1.5
19	HP1	12.7×3	13.9	30	35	50.8	82.55	8×1.25
20	HR1	10×3	11.5	26	35	30	64×64	6×1.0
21	HLP	15×4	17	40	50	82.55	106.3	10×1.5
23	HP1-5分	15.875×4	17.9	35	45	82.55	106.3	10×1.5
24	HP1-6分	16×4	18	35	45	82.55	106.3	10×1.5
25	NOP	5×9			11	30	45	6×1.0
26	PA	12.5×4	14	35	45	50.8	63.5×63.5	8×1.25
27	PB	19.96×5	22	40	50	82.55	106.3	10×1.5
28	PC	25×7	28	55	65	101.6	146	12×1.75
29	PR	11.06×8	14.06	21	30	54	60	6×1.0
30	PZ	10×3	11.5	26	35	50.8	82.55	8×1.25
31	PV2R2	22.22×4.76	24.7	50	60	101.6	146	12×1.75
32	T6B	25.4×6.35	28.5	55	65	101.6	146	12×1.75
33	T6C	22.23×6.35	25.1	55	60	101.6	146	12×1.75
34	T6D	31.75×7.94	35.5	65	75	127	181	16×2.0
35	TK2	12×4	14	40	45	42	68	6×10
36	TK3	15×5	14	40	45	54	68	8×1.25
37	TOP	14×4	16	40	45	47	68	8×1.25
38	TFP	12×3	13.6	25	40	30	56×73	6×1.0
39	YP-10	12×3	13.5	30	40	50	106	8×1.25
40	PV2R3	25.4×6.35	28.2	68	75	127	181	12×1.75
41	三角帮浦	25×8	28.2	40	55	63	80	8×1.25
45	VDC	25.4×4.76	27.6	45	50	135	124×124	12×1.75
46	油升花键	18.5×13齿		35	40	101.6	146	12×1.75
47	T6E	25.4×4.76	28.2	68	75	127	181	16×20
48	TK1	5×9			11	30	45	6×1.0
49	安颂花键	24×1		40	60	95.02	90×90	10×1.5

卧式专用油压电机

4P （HP）	6P （HP）	机座号	相数	A	AA	AB	AC	AD	B	BB	C	H	HA	HD	K	L	净重（kg)
1/2	1/4	80	三	125	35	155	177	140	100	130	51	80	8	170	10	230	13
1	1/2	80	三	125	35	155	177	140	100	130	53.5	80	10	170	10	240	15.5
2	1	90L	三	140	35	170	196	160	125	150	57	90	10	190	12	278	23.5
3	2	100L	三	160	45	200	225	160	140	175	65	100	12	247	12	307	31.5
5	3	112M	三	190	45	228	245	180	140	175	73.5	112	12	265	12	330	38.5
7 1/2	5	132S	三	216	45	250	270	190	140	175	77	132	16	310	12	335	60
10	7 1/2	132M	三	216	45	250	270	190	178	212	75	132	16	310	12	370	70
15	10	160M	三	254	50	300	344	256	210	250	87	160	16	380	15	485	115
20	15	160L	三	254	50	300	344	256	254	300	87.5	160	18	380	15	526	140

标准式专用油压电机

4P （HP）	6P （HP）	机座号	相数	A	AA	AB	AC	AD	B	BB	C	H	HA	HD	K	L	轴端						净重（kg）
4P （HP）	6P （HP）	机座号	相数	A	AA	AB	AC	AD	B	BB	C	H	HA	HD	K	L	D	E	ED	F	G	GA	净重（kg）
1/2	1/4	71	三	112	35	140	162	135	90	115	45	71	8	153	7	257	14	30	14	5	11	16	13
1	1/2	80	三	125	35	155	177	137	100	130	50	80	8	168	10	272	19	40	25	3	15.5	21.5	15
2	1	90L	三	140	35	170	200	150	125	150	56	90	9	190	10	322	24	50	32	8	20	27	22
3	2	100L	三	160	45	195	219	173	140	175	63	100	10	243	12	363	28	60	40	8	24	31	31.5
5	3	112M	三	190	45	224	238	182	140	175	70	112	12.5	265	12	382	28	60	40	8	24	31	38
7 1/2	5	132S	三	216	45	250	275	195	140	175	89	132	14	310	12	412	38	80	56	10	33	41	59.5
10	7 1/2	132M	三	216	45	250	275	195	178	212	89	132	16	310	12	456	38	80	56	10	33	41	69
15	10	160M	三	254	50	300	334	256	210	250	108	160	16	377	15	604	42	110	80	12	37	45	112
20	15	160L	三	254	50	300	334	256	254	300	108	160	18	377	15	648	42	110	80	12	37	45	105

立式专用油压电机
适用型式代号（均可订做）

4P （HP）	6P （HP）	机座号	相数	AC	AD	L	LA	M	N	P	S	T	净重（kg）
1	1/2	80	三	177	136	240/248	10	165/180	130	205	12	1.5	16.5
2	1	90	三	195	148	258	10	200	130	230	12	7.5	24
3	2	112	三	230	166	285	11	225	180	255	12	10	32
5	3	112	三	230	166	318/285	10	215/225	180	250/255	12	10	37
7.5	5	132	三	267	195	345	13.5	265	229	300	15	5	61
10	7.5	132	三	267	195	380	13.5	265	229	300	15	5	71

立式油压专用马达（加长型）HSL
适用型式代号（均可订做）

4P （HP）	6P （HP）	框号	相数	AC	AD	L	LA	M	N	P	S	T	净重（kg）
1/2	1/4	71	三	162	230	245	12	130	110	160	10	-	12.5
1	1/2	80	三	177	135	282	12	165	130	200	12	4	17
15	10	180	三	334	256	495	12	300	250	350	19	6	106
20	15	180	三	334	256	540	12	300	250	350	19	6	130

Y系列属封闭自扇冷笼型三相异步电动机，它系全国设计的系列电动机。具有效率高、耗电少、性能好、噪声低、振动小、体积小、重量轻、运行可靠、维护方便等优点。功率等级与安装尺寸关系符合国际标准，便于外贸出口和进口设备的配套。
本系列电动机广泛适用于一般农业和工矿企业驱动对转差率及其他性能无特殊要求的机械，如水泵、鼓风机、运输机械、农业机械、矿山机械、金属切削机床、搅拌机、碾米机、磨粉机等。由于电机具有较好的起动性能，因此，也适用于某些对起动转矩有较高要求的机械、如压缩机等。
本系列电动机的绝缘等级采用B级绝缘、外壳防护等级为IP44，冷却防方式为ICO141。该电动机在环境温度不超过+40 ℃，海拔不超过1000m时，定子绕组用电阻法测量温升不超过85℃。
电动机以连续工作制（S1）为基准的连续定额，额定电压为380V，额定频率为50Hz，3KW及以下者为Y接法，4KW及以上者为 Δ 接法。
Y系列电动机一般只有一个轴伸，如用户需要双轴伸时，亦可按特殊订货供应。第二轴伸只允许用联轴器传动。还可按用户需要供应特殊电压的电动机，如电压可制成220/380、200/346、346/600、380/660V。频率可制成60Hz，转速可制成单速、双速、多速、以及制成防潮、防霉、湿热带或户外型、防爆型、增安型等特殊要求的电动机。
Y系列电动机的机座号、功率及转速对应关系如下表

中心高	同步转速（r/min）
	3000	1500	1000	750	600
	额定功率（r/min）
80 1 2	0.75	0.55	-	-	-
	1.1	0.75
90S	1.5	1.1	0.75	-	-
90L	2.2	1.5	0.1	-
100L 1 2	3	2.2	1.5	-	-
		3
112M	4	4	2.2	-	-
132S 1 2	5.5	5.5	3	2.2	-
	7.5
132M 1 2	-	7.5	4	3	-
			5.5
160M 1 2	11	11	7.5	4	-
	15			5.5
160L	18.5	15	11	7.5	-
180M	22	18.5	-	-	-
180L		22	15	11	-
200L 1 2	30	30	18.5	15	-
	37		22
225s	-	37	-	18.5	-
225M	45	45	30	22

Y系列三相异步电动机安装结构形式

(1)B3机座底脚、端盖凸无缘
(2)B5机座不带底脚、端盖有凸缘
(3)B35机座带底脚、端盖有凸缘

机座号Y80-225	基本安装结构			派生的安装型式
	B3	B5	B35	采用B5型		采用B3型				采用B35型
				V1	V3	V5	V6	B8	B6B7	V15	V36

Y系列三相异步电动机安装外型尺寸参照表:
表(1)

机座号	安装尺寸
	A	B	C	D		E		F		G		H	K	AB	AD	AC	HD	?
				2极	其他	2极	其他	2极	其他	2极	其他							2极	其他
80	125	100	50	19		40		6		15.5		80	10	165	150	165	170	285
90S	140		56	24		50		8		20		90		180	155	175	190	310
90L		125																335
100L	160	140	63	28		60				24		100	12	205	180	205	245	380
112M	190		70									112		245	190	230	265	400
132S	216	140	89	38		80		10		33		132		280	210	270	315	475
132M		178																515
160M	254	210	108	42		110		12		37		160	15	330	255	325	385	600
160L		254																645
180M	279	241	121	48				14		42.5		180		335	285	360	430	670
180L		279																710
200L	318	305	133	55				16		49		200	19	395	310	400	475	775
225S	356	286	149	55	60	110	140	16	18	49	53	225		435	345	450	530	-	820
225M																			845

表(2)

机座号	安装尺寸																			外型尺寸
	A	B	C	D		E		F		G		H	K	M	N	P	R	s	T	AB	AD	AC	HD	L
				2极	其他	2极	其他	2极	其他	2极	其他													2极	其他
80	125	100	50	19		40		6		15.5		80	10	165	130	200	0	4-Φ12	3.5	165	150	165	170	285
90S	140		56	24		50		8		20		90								180	155	175	190	310
90L		125																						335
100L	160	140	63	28		60				24		100	12	215	180	250		4-Φ15	4	205	180	205	245	380
112M	190		70									112								245	190	230	265	400
132S	216		89	38		80		10		33		132		265	230	300				280	210	270	315	475
132M		178																						515
160M	254	210	108	42		110		12		37		160	15	300	250	350		4-Φ19	5	330	255	325	385	600
160L		254																						645
180M	279	241	121	48				14		42.5		180								355	285	360	430	670
180L		279																						710
200L	318	305	133	55				16		49		200	19	350	300	400		8-Φ19		395	310	400	475	775
225S	356	286	149	55	60	110	140	16	18	49	53	225		400	350	450				435	345	450	530	-	910
225M																									935

表(3)

机座号	安装尺寸														外型尺寸
	D		E		F		G		M	N	P	R	S	T	AD	AC	HE	L
	2极	其他	2极	其他	?		2极	其他										2极	其他
80	19		40		6		15.5		165	130	200	0	4-Φ12	3.5	150	165	185	285
90S	24		50		?		20								155	175	195	310
90L																		335
100L	28		60		8		24		215	180	250		4-Φ15	4	180	205	245	380
112M															190	230	265	400
132S	38		80		10		33		265	230	300				210	270	315	475
132M																		515
160M	42		110		12		37		300	250	350		4-Φ19	5	255	325	385	600
160L																		645
180M	48				14		42.5								285	360	430	670
180L																		710
200L	55				16		49		350	300	400		8-Φ11		310	400	480	775
225S	55	60	110	140	16	18	49	53	400	350	450				345	450	535	-	910
225M																			935
